مكونات المصعد: ما وظيفة كل جزء؟

الإجابة السريعة

في مصعد الركاب الذي يعمل بنظام الجر، تتوزع المكونات الرئيسية بين منظومة الحركة، والتحكم، والكابينة والأبواب، والتوجيه والتعليق، وبعض مكونات الأمان وواجهة الاستخدام. ولكل جزء وظيفة مختلفة وعلاقة بأجزاء أخرى؛ لذلك يساعد فهم وظيفة المكوّن أولًا على قراءة أسماء المصنّعين والموديلات والمواصفات بصورة أوضح.

يستخدم هذا الدليل مصعد ركاب نموذجيًا بنظام الجر مثالًا تعليميًا. وهو ليس قائمة مواد كاملة لكل مصعد؛ فالترتيبات الفعلية تختلف باختلاف النظام والمصنّع والمشروع، ولا يختار هذا الشرح تكوينًا لمشروع أو يعتمده.

افهم وظيفة الجزء وعلاقته ببقية النظام أولًا؛ فاسم المصنع أو بلد المنشأ لا يشرح وحده أداء المصعد أو ملاءمته.

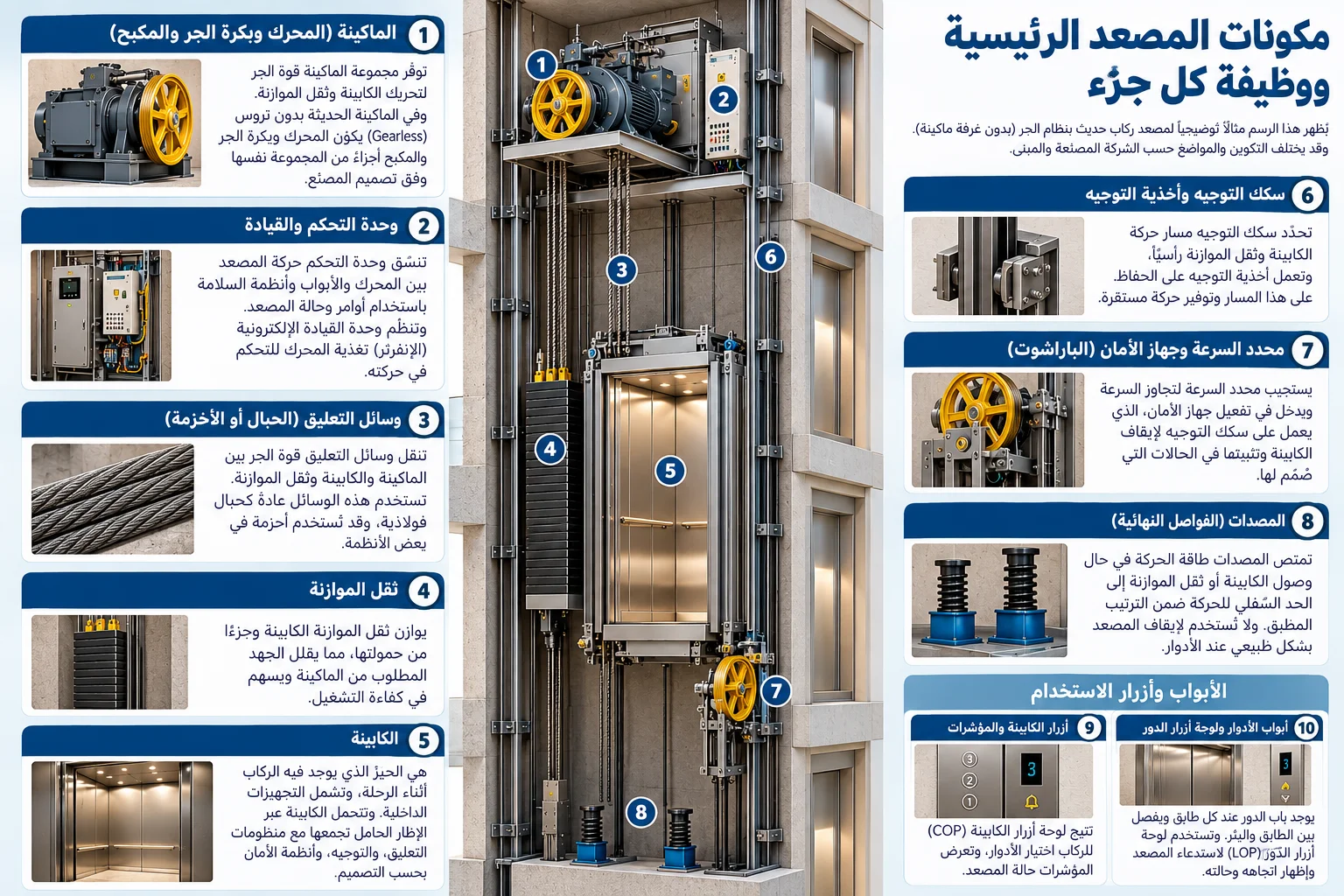

كيف تعمل مكونات المصعد معًا؟

تبدأ الصورة المفاهيمية بطلب الراكب من الأزرار، وتصل إلى وحدة التحكم التي تنسّق الاستجابة. وترتبط أوامر الحركة بوحدة القيادة الإلكترونية وماكينة الجر، بينما تتحرك الكابينة محمولة بوسائل التعليق وموجّهة على السكك. وترتبط منظومة الأبواب بدخول الركاب وخروجهم وبحالة المصعد، وتعرض المؤشرات المعلومات التي يحتاجها الراكب.

يمكن اختصار العلاقة هكذا: طلب الراكب ← التحكم ← القيادة والحركة ← الحركة الموجّهة ← التفاعل مع الأبواب ← معلومات الراكب. هذه خريطة لفهم الوظائف، وليست تسلسل تشغيل هندسيًا؛ فالإشارات بين الأجزاء متبادلة، وبعض الوظائف تعمل بالتوازي.

وما يراه الراكب من أزرار وباب وتشطيب داخلي يمثل جزءًا من النظام فقط. خلف هذه الواجهة توجد مكونات تؤدي وظائف مختلفة، ولهذا لا يمكن وصف المصعد كله باسم الماكينة أو الكابينة وحدهما.

ماكينة الجر والمحرك والمكبح والإنفرتر

ماكينة الجر هي المجموعة التي تولّد حركة الجر وتنقلها إلى وسائل التعليق لتحريك الكابينة وثقل الموازنة. ويُستخدم اسم الماكينة أحيانًا في الحديث عن المجموعة كلها؛ لذلك من المفيد تمييز وظائف أجزائها بدل اعتبار كل اسم منها مرادفًا للآخر.

المحرك يحوّل الطاقة الكهربائية إلى حركة دورانية. وهو مصدر الحركة داخل مجموعة الماكينة، لكنه لا يتولى وحده استقبال طلبات الركاب أو تنسيق الأبواب أو تحديد كيفية استجابة المصعد للطلبات.

بكرة الجر هي الجزء الدوّار الذي تتعامل معه وسائل التعليق لنقل حركة الماكينة إليها بالجر. وهي تختلف في وظيفتها عن بكرة يقتصر دورها على توجيه مسار وسيلة التعليق؛ فوجود بكرة في النظام لا يجعلها بالضرورة بكرة الجر.

المكبح يقيّد دوران مجموعة الماكينة لتثبيتها عند الوقوف، وله دور في الإيقاف ضمن الحالات التي صُمّم لها. وهو جزء ميكانيكي ذو وظيفة محددة، ولا يساوي جهاز الأمان الذي يعمل على سكك التوجيه، ولا يشرح بمفرده كيفية إدارة التباطؤ والتوقف أثناء الرحلة.

وحدة القيادة الإلكترونية «الإنفرتر» تنظّم التغذية الكهربائية للمحرك للتحكم في حركته وفق أوامر النظام. وهي تسهم في إدارة تغير السرعة والتسارع والتباطؤ؛ لكن سلوك الرحلة ينتج عن عمل عدة أجزاء معًا، ولا يصح نسبته إلى اسم الإنفرتر وحده.

في ترتيب جر نموذجي بلا تروس «قيرلس»، قد تكون وظائف المحرك وبكرة الجر والمكبح ضمن مجموعة الماكينة نفسها، مع اختلاف طريقة تجميع الأجزاء بين المصنّعين والأنظمة. وفصل الأسماء هنا يوضح الوظائف، ولا يعني بالضرورة أنها منتجات منفصلة في كل تكوين.

كما أن قيرلس لا تعني بالضرورة مصعدًا بلا غرفة ماكينة: الأولى تصف ماكينة بلا علبة تروس، أما «بلا غرفة ماكينة» أو MRL فتصف ترتيبًا مكانيًا للمعدات. هما وصفان لجانبين مختلفين، ولا يكفي أحدهما لاستنتاج الآخر.

وحدة التحكم: من ينسّق تشغيل المصعد؟

وحدة التحكم تستقبل طلبات الاستخدام وإشارات حالة المصعد، وتنسّق الاستجابة والحركة والأبواب ضمن منطق النظام وشروط تشغيله. وقد تسمع تسميتها في السوق «لوحة التحكم» أو «الكنترول»؛ والمقصود هنا الوظيفة التي تدير هذا التنسيق.

الفرق الأساسي أن وحدة التحكم تنسّق ما يطلبه النظام، بينما تتولى وحدة القيادة الإلكترونية التحكم الكهربائي في حركة المحرك. أما أزرار الركاب فترسل الطلبات وتتيح التفاعل مع المصعد؛ وهي ليست وحدة التحكم، حتى لو وُصفت مجموعة الأزرار بأنها «لوحة».

قد توجد وحدة القيادة مع تجهيزات التحكم في حاوية واحدة، أو تُرتّب الأجزاء بطريقة أخرى بحسب التصميم. لذلك لا يحدد مكان الجزء أو شكل الصندوق وظيفته وحدهما، كما أن جمع وظيفتين في حاوية لا يجعلهما وظيفة واحدة. هذا التمييز يسهّل فهم وصف المكونات دون افتراض ترتيب ثابت لكل المصاعد.

الكابينة والإطار الحامل: ما الفرق؟

الكابينة هي الحيز الذي يوجد فيه الركاب أثناء الرحلة، وتشمل بنيتها وتجهيزاتها الداخلية بحسب التصميم. وما تراه من جدران داخلية وأرضية وسقف وتشطيب يخص تجربة الراكب داخل هذا الحيز، لكنه لا يوضح وحده البنية التي تحمله.

الإطار الحامل للكابينة هو الهيكل الذي يحمل الكابينة وينقل أحمالها إلى منظومة التعليق وفق ترتيب المصعد. وترتبط به مكونات ذات صلة بالتوجيه والأمان بحسب التصميم. ولهذا يختلف الحديث عن تشطيب الكابينة أو شكلها الداخلي عن الحديث عن وظيفة الإطار الحامل.

وقد تبدو كابينتان متشابهتين للراكب مع اختلاف ترتيبهما الإنشائي؛ فالتشابه البصري لا يصف هذه التفاصيل. وللأسئلة المتعلقة بالمساحة والأبعاد، راجع مقاسات المصعد والبئر وفتحات الأبواب.

منظومة الأبواب: أكثر من مجرد باب واحد

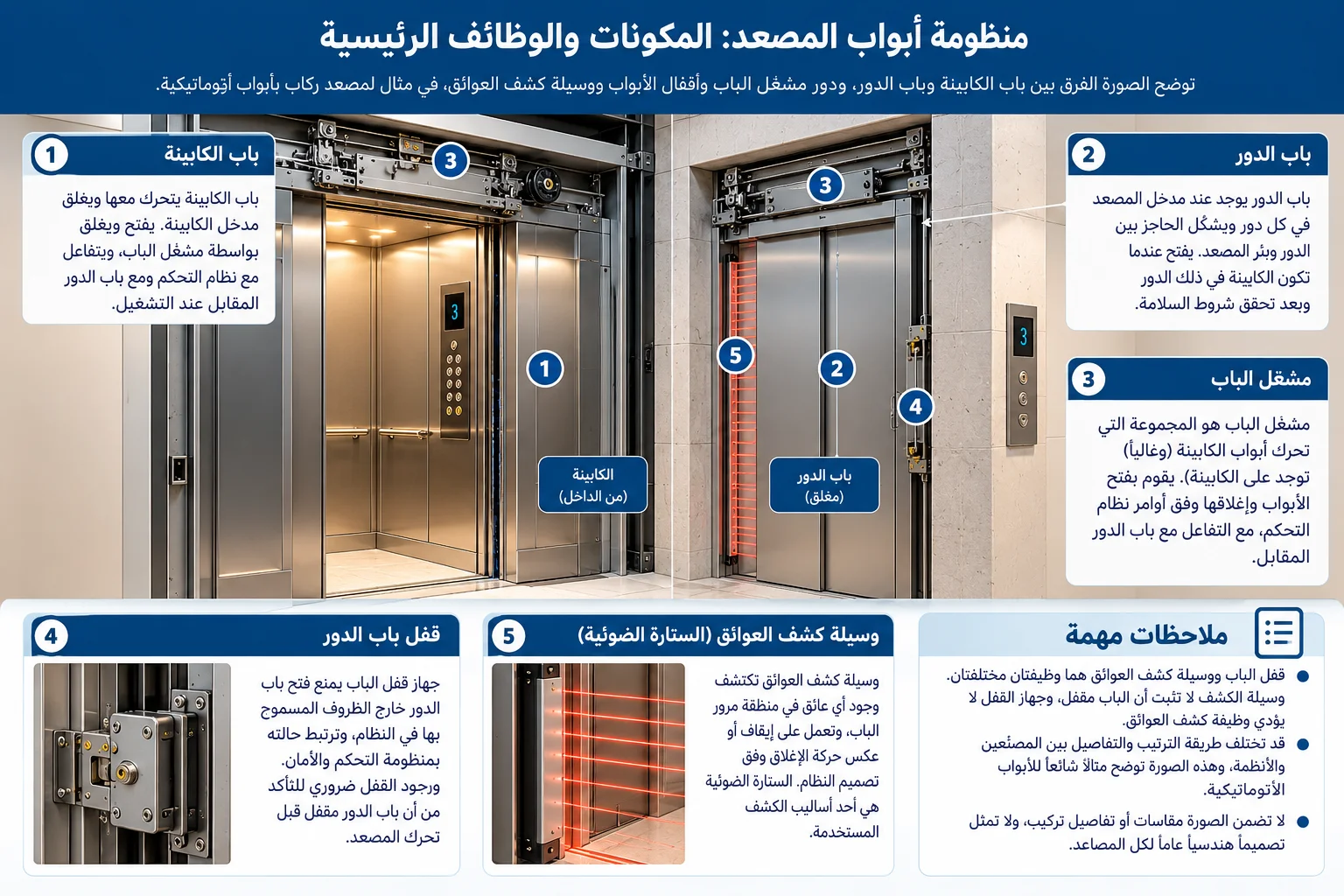

باب الكابينة وباب الدور ومشغّل الباب

باب الكابينة يتحرك معها ويغلق مدخلها، بينما يوجد باب الدور عند مدخل المصعد في كل دور ويشكّل الحاجز بين الدور والبئر. أما مشغّل الباب فهو المجموعة التي تحرّك الباب لفتحه وإغلاقه؛ وهذه وظيفة تختلف عن وظيفة ألواح الباب نفسها.

في ترتيب شائع للأبواب الآلية، يكون المشغّل على الكابينة، وتتفاعل منظومة بابها مع باب الدور المقابل أثناء الفتح والإغلاق. لكن شكل هذا التفاعل وتفاصيل مجموعة الباب يختلفان بحسب النظام، فلا يعني وصف «باب آلي» أن جميع ترتيبات الأبواب متماثلة.

ويساعد الفصل بين هذه الأسماء على فهم المقصود عند ذكر «أبواب المصعد»: هل الحديث عن الباب المتحرك مع الكابينة، أم أبواب الأدوار، أم مجموعة تشغيلها؟ قد ترتبط الأجزاء في الاستخدام اليومي، مع بقاء وظيفة كل منها متميزة.

أقفال الأبواب ووسائل كشف العوائق

جهاز قفل الباب يرتبط بوظيفة القفل وبإشارات حالته ضمن شروط تشغيل المصعد. ففي باب الدور، يتولى القفل إبقاء الباب مقفلًا خارج ظروف الفتح المسموح بها في النظام، وترتبط حالته بمنظومة التحكم والأمان. إغلاق ألواح الباب في المشهد المرئي ليس شرحًا كافيًا لوظيفة القفل.

أما وسيلة كشف العوائق فوظيفتها كشف وجود عائق في منطقة مرور الباب والتفاعل مع حركة الإغلاق وفق تصميم المنظومة. وقد تُستخدم الستارة الضوئية لهذا الغرض، وهي أحد أساليب الكشف الممكنة وليست الاسم العام لكل وسائل الكشف.

كشف العائق وقفل الباب وظيفتان منفصلتان: وسيلة الكشف لا تثبت أن الباب مقفل، وجهاز القفل لا يؤدي وظيفة كشف العوائق في فتحة المرور. لذلك لا تحل تسمية أحدهما محل الآخر عند شرح منظومة الأبواب.

سكك التوجيه وأحذية التوجيه: تحديد مسار الحركة

سكة التوجيه تحدد المسار الذي تتحرك عليه الكابينة، وتوجد سكك لتوجيه ثقل الموازنة في الترتيب الموضح أيضًا. أما حذاء التوجيه فهو الجزء المتصل بالمجموعة المتحركة الذي يتعامل مع السكة ليحافظ على توجيهها أثناء الحركة، وفق تصميمه.

العلاقة بينهما تشبه العلاقة بين مسار محدد والجزء الذي يتبعه: السكة ثابتة، وحذاء التوجيه يتحرك مع المجموعة التي يوجّهها. ولا تحتاج معرفة هذه العلاقة إلى افتراض شكل واحد لأحذية التوجيه، إذ تختلف تصاميمها وطريقة تعاملها مع السكك.

التوجيه يختلف عن التعليق. فالسكك وأحذية التوجيه تحدد المسار وتحد من الحركة الجانبية، بينما تحمل وسائل التعليق الكابينة في التشغيل المعتاد. وقد تؤدي السكك دورًا آخر عند عمل جهاز الأمان، لكن ذلك لا يجعلها وسائل التعليق المعتادة.

وسائل التعليق وثقل الموازنة: وظيفتان مترابطتان

وسائل التعليق تحمل الكابينة وثقل الموازنة ضمن ترتيب الجر، وتنقل إليهما الحركة عبر علاقتها ببكرة الجر وبقية ترتيب التعليق. ومن أمثلتها الحبل الفولاذي للتعليق، وقد يستخدم النظام حزام تعليق إذا كان مصممًا لذلك.

الحبال والأحزمة هنا أمثلة لبدائل بحسب النظام، وليست قائمة بأجزاء يجب أن تجتمع في كل مصعد. كما أن تسميتها جميعًا وسائل تعليق لا تعني إمكان إحلال أحدها محل الآخر؛ فلكل تكوين تفاصيله الفنية التي لا يحسمها الاسم العام.

ثقل الموازنة كتلة تتحرك في الاتجاه المقابل للكابينة ضمن هذا الترتيب، وتوازن جزءًا من الحمل الذي تتعامل معه منظومة الجر. وهذا يخفف مقدار عدم الاتزان الذي تحتاج الماكينة إلى التعامل معه، لكنه لا يعني تساوي الجانبين في جميع حالات وجود الركاب.

وتوضح العلاقة بينهما الفرق بين المكوّنين: وسائل التعليق تحمل وتنقل الحركة، وثقل الموازنة يؤدي وظيفة الموازنة داخل النظام. ولا يؤدي ثقل الموازنة وظيفة المحرك أو المكبح، كما أنه ليس جزءًا من الحيز المخصص للركاب.

أمثلة على مكونات مرتبطة بالأمان

هذه أمثلة لبعض المكونات المرتبطة بالأمان، وليست حصرًا لمنظومة أمان المصعد، ولا يكفي وجود مكوّن واحد للحكم على أمان النظام.

سبق توضيح المكبح وأقفال الأبواب ووسائل كشف عوائق الأبواب. ترتبط هذه الأجزاء بوظائف مختلفة، وتُفهم علاقتها بالأمان في سياق النظام وتكوينه؛ فلا يغني أحدها عن الآخر لمجرد إدراجه تحت عنوان الأمان.

محدد السرعة وجهاز الأمان «الباراشوت»

في الترتيب التقليدي الموضح، يستجيب محدد السرعة لتجاوز السرعة ويدخل في تفعيل جهاز الأمان «الباراشوت»؛ أما جهاز الأمان فيعمل على سكك التوجيه لإيقاف الكابينة وتثبيتها.

محدد السرعة ليس وحدة تنظيم سرعة الرحلة العادية، وجهاز الأمان ليس مكبح ماكينة الجر. الأول يرتبط بالاستجابة لتجاوز السرعة، والثاني ينفّذ فعل الإيقاف على السكك في هذا الترتيب، بينما للمكبح موضع عمل ووظيفة مختلفان. هذه العلاقة تعليمية، ولا تصف جميع ترتيبات الحماية الممكنة في الأنظمة الأخرى.

المصدّات

المصدّ مكوّن له وظيفة حماية عند نهاية مسار الحركة، إذ يتعامل مع طاقة الحركة عند ملامسته في الظروف التي صُمّم لها. وقد يرتبط بالكابينة أو بثقل الموازنة بحسب ترتيب النظام.

المصدّات ليست الآلية المستخدمة لتوقيف الكابينة عند الأدوار في الرحلة المعتادة، ولا تلامسها الكابينة عند كل وقفة. لذلك يختلف دورها عن التحكم في التباطؤ والوقوف، وعن عمل المكبح أو جهاز الأمان على السكك.

أزرار الاستخدام والمؤشرات والتجهيزات المساندة

أزرار الكابينة وأزرار الأدوار والمؤشرات

لوحة أزرار الكابينة تتيح للراكب اختيار وجهته والتفاعل مع الوظائف المتاحة، بينما تُستخدم لوحة أزرار الدور لطلب المصعد من خارج الكابينة. وقد ترد التسميتان مختصرتين إلى COP وLOP في بعض المستندات.

تعرض المؤشرات معلومات مثل الدور واتجاه الحركة أو حالة محددة، بحسب التجهيز. وهي وسيلة لإبلاغ الراكب، كما أن الأزرار وسيلة لإرسال طلبه؛ أما تنسيق الاستجابة فيبقى من وظيفة وحدة التحكم.

وقد تجتمع الأزرار والمؤشرات في واجهة واحدة مع اختلاف وظائفها. لهذا لا يعني وصف واجهة جميلة أو شاشة واضحة أن الوصف تناول وحدة التحكم أو بقية مكونات الحركة؛ فهو يصف الجزء الذي يتعامل معه المستخدم مباشرة.

الإنارة والتهوية وتجهيزات الطوارئ

توفر الإنارة الرؤية داخل الكابينة، وتدعم التهوية تجدد الهواء بحسب التجهيز المصمم. والتهوية لا تعني بالضرورة وجود تكييف، كما أن شكل السقف الداخلي لا يوضح وحده جميع التجهيزات الموجودة خلفه.

وقد تشمل المواصفات إنارة للطوارئ، ووسيلة إنذار أو اتصال للطوارئ، وتجهيزات إنقاذ عند انقطاع التغذية الكهربائية. لكل منها وظيفة مختلفة: استمرار الإنارة، أو إتاحة طلب المساعدة والتواصل، أو دعم وظيفة إنقاذ محددة بحسب النظام.

الإنقاذ الآلي ليس تجهيزًا موجودًا بالضرورة في كل مصعد. كما أن وجود إنارة للطوارئ لا يعني وجوده، ووجود زر إنذار لا يشرح وحده نوع الاتصال المتاح. يظل وصف هذه التجهيزات مرتبطًا بما هو محدد للتكوين المقصود، دون استنتاج وظائف إضافية من اسم عام.

ما الذي يوضحه اسم المصنع والموديل والمواصفة؟

بعد فهم وظيفة الجزء، يصبح من الأسهل تمييز نوع المعلومة المكتوبة عنه. فذكر «ماكينة الجر» يحدد المكوّن، لكنه لا يذكر بالضرورة هوية المنتج أو خصائصه. ويمكن فصل المعلومات إلى أربعة مفاهيم بسيطة:

المفهوم	السؤال الذي يجيب عنه
اسم المكوّن	ما هذا الجزء؟
الوظيفة	ماذا يفعل؟
هوية المنتج	من صنعه وما الموديل المذكور؟
المواصفة	ما الخصائص الموثقة لهذا المكوّن؟

يعرّفك اسم المصنع والموديل بالمنتج المقصود، وتصف المواصفة خصائصه الموثقة؛ لكن هذه المعلومات لا تعتمد وحدها ملاءمته للمشروع أو توافقه مع بقية المكونات. فقد يتشابه الاسم الوظيفي بين منتجات تختلف في خصائصها، كما أن معرفة هوية جزء واحد لا تصف بقية النظام.

وبلد المنشأ معلومة تخص المنتج المحدد، ولا تكفي وحدها للحكم على أدائه أو وصف منشأ المصعد كله.

ولقراءة هذه المعلومات في سياق العروض، انتقل إلى كيف تقارن مكونات ومواصفات عروض المصاعد؟.
